　　什么是恒流源? 　　

　　恒流源是一种即使负载电阻发生变化和变化也能向负载提供恒定电流的电源。

　　什么是恒流源?

　　恒流源是一种即使负载电阻发生变化和变化也能向负载提供恒定电流的电源。

　　换句话说，恒流源提供的电流是稳定的，即使负载的电阻发生变化。

　　因此，恒流源是一个非常有价值的组件，因为即使电阻发生变化很大，它也可以提供稳定的电流，当电路需要稳定的电流供应而没有波动时，就会使用它。

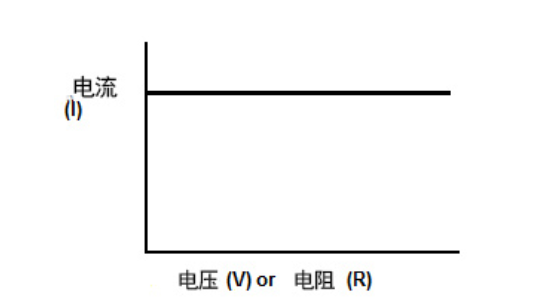

　　下图表示来自恒流源的电流。

　　您可以看到，尽管电压或电阻发生变化，但电流始终是恒定的。

　　恒流源如何工作?

　　恒流源是一种发电机，其内部电阻与其供电的负载电阻相比非常高，因为它的内阻很高，它可以为电阻值变化的负载提供恒定的电流，即使在很宽的范围内。

　　因此，恒流源遵循分流规则，由于它具有非常高的内阻并且负载电阻要低得多，因此电流采用电阻最小的路径，从(高内阻)电流源流出并流入负载电阻，因为它的电阻要低得多。

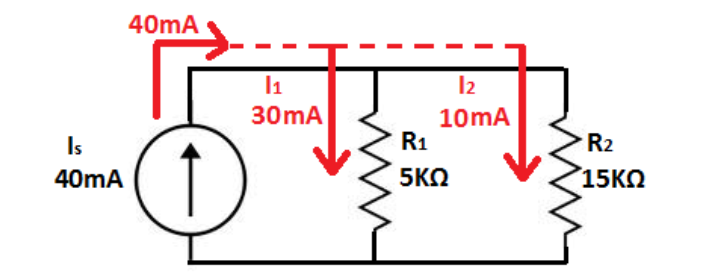

　　如果您知道电流划分，则电流会采用电阻最小的路径，看下面的分流器电路：

　　请注意，如上所示，这个电流源如何从其中提供 40mA 的总电流。这 40mA 电流的大部分采用电阻最小的路径，即 5KΩ 电阻器，而其他 10mA 电流通过较大的电阻，即 15KΩ。

　　现在让我们增加两个电阻之间的电阻差，使电流分流更加明显。

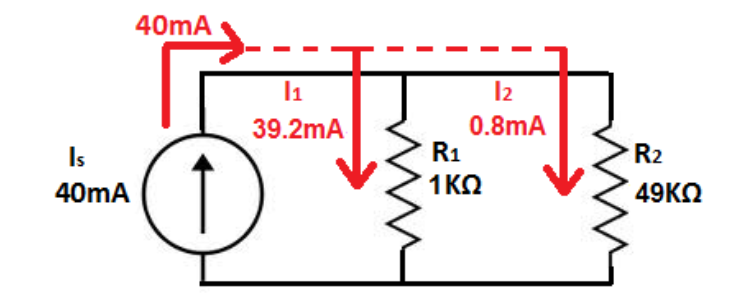

　　现在一个电阻为 1KΩ，另一个电阻为 49KΩ，绝大多数电流通过 1KΩ 电阻，很少有电流通过 49KΩ，因为它是一个非常大的电阻。

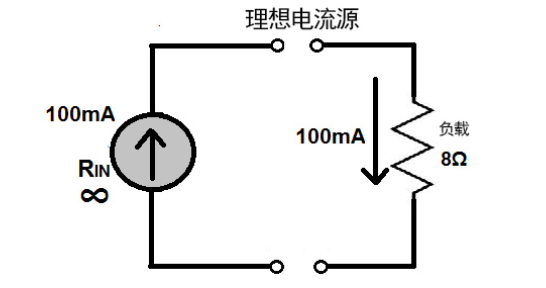

　　现在让我们再次增加阻力。下面的电流源表示具有无限内阻的电流源。

　　因为电阻是无限大的，负载只有8Ω，大部分电流通过8Ω电阻，是电阻最小的路径。同样，电流总是走阻力最小的路径。由于负载具有无限的内阻，电流将始终寻求从负载逃逸到电阻较低的路径。

　　这就是恒流源的工作原理。

　　恒流源电路

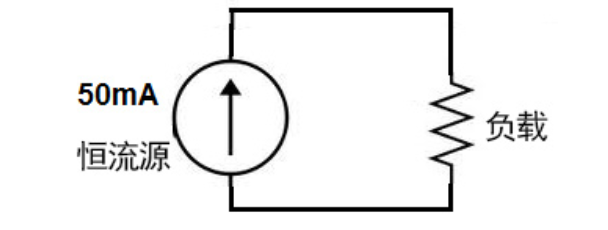

　　恒流源电路只是连接到其供电的负载的恒流源。

　　无论负载电阻是否变化，上述负载都将提供50mA的恒定电流。
